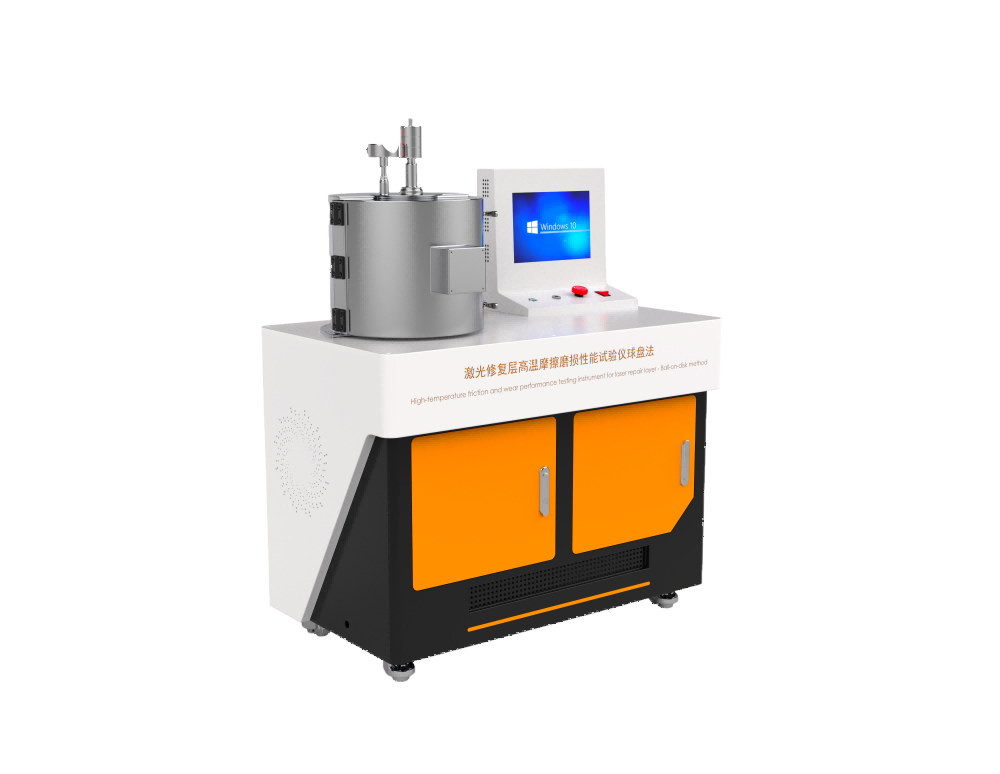

激光修復層高溫摩擦磨損性能試驗儀-球盤法

發布時間： 2025-11-05　　點擊次數： 51次

?一、核心功能與技術原理?

技術原理與測試標準

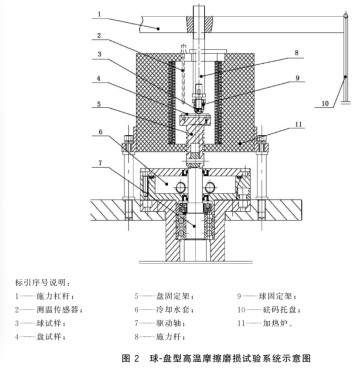

1.球盤法高溫摩擦磨損測試原理

球盤法通過模擬球-盤接觸的滑動摩擦工況，結合高溫環境（通常為300-1000℃）評估激光修復層材料的摩擦系數、磨損率及表面形貌變化。核心參數包括：

載荷范圍：0.1-50N（ASTM G99-20）

轉速范圍：10-1000rpm

溫度控制精度：±5℃（ISO 15240-2:2020）

數據采集：摩擦力、溫度、磨損體積（激光掃描顯微鏡或稱重法）

2.國際標準與國內規范

?二、關鍵參數?

?參數項?	規格?
控制系統	PLC+Windows控制系統
操作界面	彩色10寸嵌入式工業電腦，中英文切換
測試軟件	測試軟件1套
施加載荷	載荷范圍為5N~100N,標配載荷宜為50N
扭力傳感器	20nm,精度±0.1%FS;
測試盤	?100mm*10mm
滑動速度	滑動速度范圍為0.05m/s~0.5m/s,測試速度是0.1m/s?；瑒?dòng)圓的直徑宜為20mm或30mm,標配30mm
工位	單工位
試驗溫度	試驗溫度范圍為35℃~1000℃
環境要求	摩擦磨損試驗機放置房間溫度范圍為10℃~35℃,相對濕度范圍為20%~70%。
試驗氣氛	大氣,也可根據用戶要求選擇循環氣體(如:惰性氣體)
盤試樣材料	盤試樣材料為激光修復層材料，球試樣材料為金屬材料304不銹鋼
驅動軸轉速	范圍為60r/min~600r/min，精度不超過±1%
加熱方式	加熱絲
鋼球	不銹鋼?6mm，?10mm
冷卻水槽	0-99度，內置設備
外殼Q235材料制作烤漆處理，不上銹
工位材料采樣AL表面陽極氧化處理
墊腳采樣不銹鋼制作，穩定性好，可調節水平功能
內置照明燈綠色光線
USB測試軟件插口，讀取數據
外形尺寸：長1020寬580高1070mm

?三、執行標準與適用場景?

滿足標準

GB/T 43853-2024

ASTM G99-20 ASTM International 滑動摩擦磨損測試通用規范金屬、陶瓷、聚合物

GB/T 16487.1-2019 中國國家標準 高溫摩擦磨損試驗方法金屬材料

ISO 15240-2:2020 ISO 高溫摩擦學測試設備校準 工業設備驗證

?典型應用?：

生產線批量質檢；

第三方實驗室認證。

?四、選型建議與風險提示

1.核心選型指標

溫度均勻性：需滿足±5℃以內（參考ISO 15240-2:2020）

兼容性：支持激光修復層試樣定制夾具

數據可靠性：建議選擇配備力控閉環系統的設備

2.風險提示

標準差異：部分廠商宣稱的“高溫能力"未明確標注溫度波動范圍，需索取第三方檢測報告

材料適配性：激光修復層可能因高溫氧化導致測試結果偏差，建議預實驗驗證

安全規范：高溫測試需符合

激光修復層高溫摩擦磨損性能試驗儀-球盤法

五、配置清單

主機1臺；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;

激光修復層高溫摩擦磨損性能試驗儀-球盤法
