卷煙包真空鍍鋁層厚度測試儀、煙包鍍鋁層測厚儀技術參數

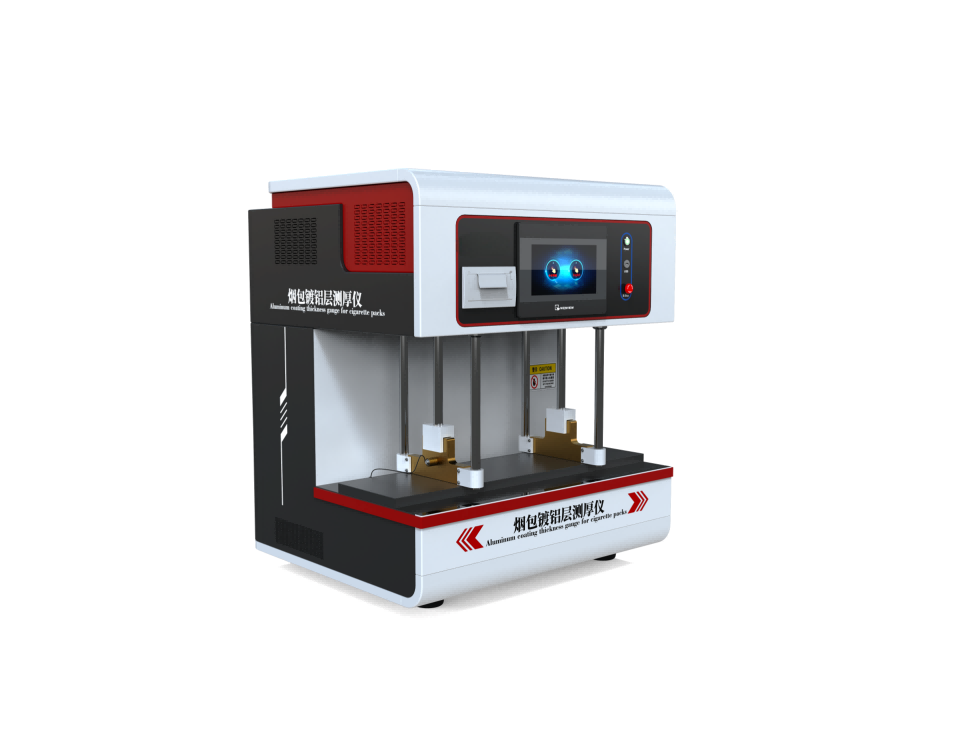

卷煙包真空鍍鋁層厚度測試儀、煙包鍍鋁層測厚儀

煙包裝鍍鋁內襯紙，底層為原紙層，在原紙層上進行真空鍍鋁，形成一層真空鍍鋁層，在該真空鍍鋁膜層的表面覆塑一層聚乙烯薄膜。

試驗原理

試樣金屬鍍層為一段金屬導體，依據歐姆定律測量規定長度和寬度試樣的金屬鍍層電阻值，以方塊電阻表示金屬鍍層的厚度或直接計算其厚度。標準中對真空金屬鍍層厚度測量裝置也進行了明確規定，要求電阻測量誤差不大于士1%，裝置的測量寬度不小于100mm，兩測量頭間的距離精度為±0.10mm。

標準GB/T 15717-2021

技術參數

控制系統：PLC+Windows系統上位機；

操作界面：彩色10寸嵌入式工業電腦，中英文切換

厚度測量范圍：厚度50-2000?（0.005-0.2µm）

測量尺寸：100X100mm

距離精度：±0.1mm

樣品壓緊方式：氣壓模式0-0.4mpa以上；

測試頭厚度：10mm；

測量鍍層金屬：標配銅、選配其他鋁，銀等各種導電金屬；

橡膠板厚度：4mm，邵爾A硬度為70~80，表面應平整光滑；

電阻測量誤差：±1%；

氣源要求：0-0.4mpa以上客戶自備；

溫度范圍：0～50℃，精度±1℃

外形尺寸：370mm×320mm×420mm

重量：15kg
